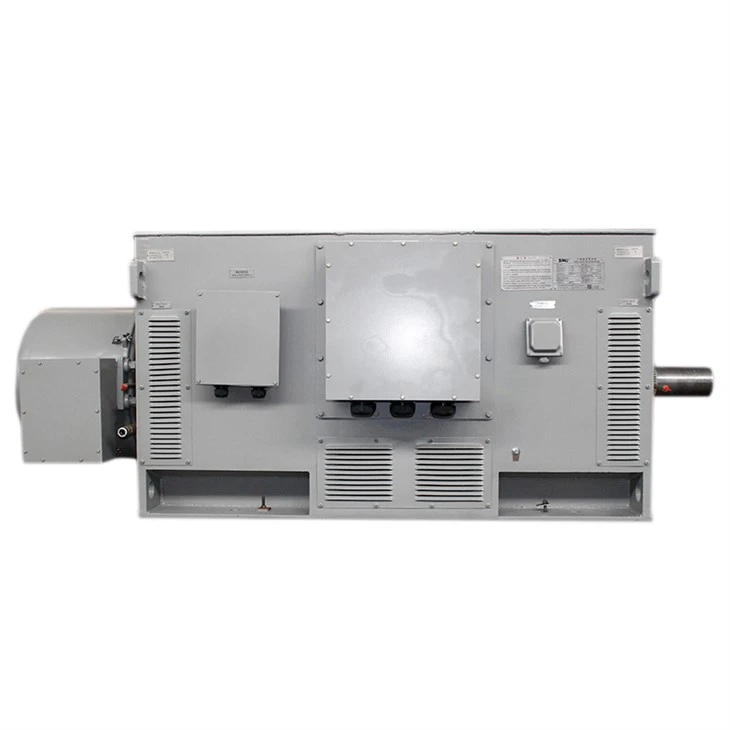

3-Phasen-Induktionsmotor-Schleifring

Kurze Einführung

Schleifringläufer für 3-Phasen-Induktionsmotoren, auch als gewickelte Rotormotoren bekannt, sind das Herzstück vieler Hochleistungsübertragungsanwendungen. Sie werden häufiger in der Rohstoffindustrie wie dem Erzbergbau, der mineralischen Rohstoffindustrie oder der Klebstoffindustrie wie Zement, Kalkstein, Gips verschiedener Brecher, Walzen und Schleifmaschinen im Verarbeitungsprozess eingesetzt und werden auch in großen Ventilatoren und Pumpen verwendet und Förderbänder.

Die Statorstruktur desKäfigläufermotorund der Schleifringmotor ist derselbe, der Hauptunterschied des Schleifring-Induktionsmotors ist die Rotorstruktur und der Betriebsmodus. Wenn der Schleifringmotor im Kaskadensystem verwendet wird, kann es aufgrund der Leistung zu einigen Änderungen im Stator kommen Die Versorgung des Motors erfolgt über die Leistungssteuerung des Rotors des anderen Schleifringläufermotors, bei dem der externe Widerstand auf dessen Rotor installiert ist.

Was ist ein Schleifring? Ein Schleifringläufermotor verfügt normalerweise über einen phasengewickelten Rotor. Dieser Rotortyp verfügt über eine dreiphasige, doppelschichtige verteilte Wicklung, die aus einer Spule besteht, die in einem Wechselstromgenerator verwendet wird, und der Rotorkern besteht aus einem Stahlstapel mit Schlitzen zur Aufnahme der geformten 3-Phasen-Einphasenwicklungen, die um 120 Grad elektrisch getrennt sind.

Auch wenn der Stator zweiphasig gewickelt ist und der Rotor in so vielen Statoren gewickelt ist, wie im Stator vorhanden sind, und immer dreiphasig ist, werden diese drei Wicklungen am anderen Ende des Innenraums herausgezogen und mit drei Isolierstücken verbunden Schleifringe, die auf der Rotorwelle selbst montiert sind. Die drei Anschlüsse berühren die drei Schleifringe mit Hilfe einer Kohlebürste, die mit Hilfe eines Federpakets an den Ringen befestigt ist.

Die drei Kohlebürsten sind außerdem extern mit einem Rheostat mit dreiphasigem Starteranschluss verbunden. Schleifringe und externer Rheostat können den Außenwiderstand des Rotorkreises erhöhen, ihm beim Anlauf einen höheren Widerstand verleihen und so das Anlaufdrehmoment erhöhen.

Wichtigste technische Parameter

Umrissmaße

Motorparameter

Zement

Kraftwerk

Wasserschutz

Stahl
