Welche Installationsvoraussetzungen gelten für einen 500-kW-Motor?

Als Lieferant von 500-kW-Motoren werde ich oft nach den Installationsanforderungen für diese leistungsstarken Maschinen gefragt. Ein 500-kW-Motor ist eine erhebliche Investition und die ordnungsgemäße Installation ist entscheidend, um optimale Leistung, Langlebigkeit und Sicherheit zu gewährleisten. In diesem Blogbeitrag werde ich mich mit den wichtigsten Installationsanforderungen für einen 500-kW-Motor befassen und wertvolle Erkenntnisse für diejenigen liefern, die einen solchen Motor in ihren Industriebetrieb integrieren möchten.

Standortvorbereitung

Der erste Schritt bei der Installation eines 500-kW-Motors besteht in der Vorbereitung des Installationsortes. Dies beinhaltet mehrere wichtige Überlegungen:

Platzbedarf

Ein 500-kW-Motor ist relativ groß und benötigt ausreichend Platz für Installation, Betrieb und Wartung. Der Motor sollte in einem gut belüfteten Bereich mit ausreichend Freiraum um ihn herum installiert werden, um eine ordnungsgemäße Luftzirkulation zu ermöglichen. Als allgemeine Regel gilt, dass auf allen Seiten des Motors ein Freiraum von mindestens 3 Fuß und darüber ein Freiraum von 5 Fuß vorhanden sein sollte. Dieser Raum ist notwendig, um eine Überhitzung zu verhindern und dem Wartungspersonal einen einfachen Zugang zu ermöglichen.

Stiftung

Der Motor muss auf einem soliden und ebenen Fundament installiert werden, um Vibrationen vorzubeugen und einen stabilen Betrieb zu gewährleisten. Das Fundament sollte so ausgelegt sein, dass es das Gewicht des Motors und aller zugehörigen Geräte wie Kupplungen und Riemen tragen kann. Für einen 500-kW-Motor wird normalerweise ein Betonfundament empfohlen. Das Fundament sollte mindestens 12 Zoll dick sein und ausreichend verstärkt sein, um den vom Motor erzeugten dynamischen Kräften standzuhalten.

Stromversorgung

Ein 500-kW-Motor benötigt eine erhebliche Menge an elektrischer Energie. Vor der Installation ist unbedingt sicherzustellen, dass die Stromversorgung vor Ort ausreichend ist. Der Motor sollte an einen eigenen Stromkreis mit der entsprechenden Spannung und Stromkapazität angeschlossen werden. Die Stromversorgung sollte außerdem durch geeignete Schutzschalter und Sicherungen geschützt werden, um elektrische Überlastungen und Kurzschlüsse zu verhindern. Es wird empfohlen, einen qualifizierten Elektrotechniker zu konsultieren, um das elektrische System für den Motor zu entwerfen und zu installieren.

Motormontage

Sobald der Standort vorbereitet ist, besteht der nächste Schritt in der Montage des Motors. Dies umfasst die folgenden Schritte:

Ausrichtung

Die richtige Ausrichtung des Motors auf die angetriebene Ausrüstung ist entscheidend für einen effizienten Betrieb und um vorzeitigem Verschleiß vorzubeugen. Eine Fehlausrichtung kann zu übermäßigen Vibrationen, Lärm und Schäden am Motor und der angetriebenen Ausrüstung führen. Um eine ordnungsgemäße Ausrichtung sicherzustellen, werden häufig Laserausrichtungswerkzeuge verwendet. Diese Werkzeuge können die Ausrichtung des Motors und der angetriebenen Ausrüstung genau messen und dem Installateur Echtzeit-Feedback geben.

Kupplungsinstallation

Der Motor wird typischerweise über eine Kupplung mit dem angetriebenen Gerät verbunden. Es stehen verschiedene Arten von Kupplungen zur Verfügung, darunter flexible Kupplungen und starre Kupplungen. Die Wahl der Kupplung hängt von der konkreten Anwendung und den Anforderungen des Motors und der angetriebenen Ausrüstung ab. Bei der Installation der Kupplung ist es wichtig, die Anweisungen des Herstellers genau zu befolgen, um eine ordnungsgemäße Installation und Ausrichtung sicherzustellen.

Riemeninstallation (falls zutreffend)

In einigen Anwendungen kann der Motor über einen Riemen mit der angetriebenen Ausrüstung verbunden sein. Beim Einbau des Riemens ist darauf zu achten, dass der Riemen richtig gespannt ist. Eine Überspannung kann zu übermäßigem Verschleiß des Riemens und der Motorlager führen, während eine Unterspannung dazu führen kann, dass der Riemen durchrutscht, was zu einer verringerten Effizienz und Kraftübertragung führt.

Installation des Kühlsystems

Ein 500-kW-Motor erzeugt während des Betriebs eine erhebliche Menge Wärme, und es ist wichtig, über ein wirksames Kühlsystem zu verfügen, um eine Überhitzung zu verhindern. Für Motoren stehen verschiedene Arten von Kühlsystemen zur Verfügung, darunter Luftkühlung, Wasserkühlung und Ölkühlung.

Luftkühlung

Die Luftkühlung ist die einfachste und gebräuchlichste Methode zur Kühlung von Motoren. In einem luftgekühlten System ist der Motor mit einem Lüfter ausgestattet, der Luft über die Motoroberfläche bläst, um Wärme abzuleiten. Beim Einbau eines luftgekühlten Motors ist darauf zu achten, dass die Lufteinlass- und -auslassöffnungen nicht blockiert werden, um eine ordnungsgemäße Luftzirkulation zu gewährleisten.

Wasserkühlung

Wasserkühlung ist eine effizientere Methode zur Kühlung von Motoren, insbesondere bei Hochleistungsanwendungen. In einem wassergekühlten System zirkuliert Wasser durch einen Kühlmantel um den Motor, um Wärme aufzunehmen. Beim Einbau eines wassergekühlten Motors ist darauf zu achten, dass die Wasserversorgung sauber und frei von Schmutz ist, um ein Verstopfen des Kühlsystems zu verhindern. Auch der Wasserdurchfluss und die Temperatur sollten überwacht und gesteuert werden, um eine optimale Kühlleistung zu gewährleisten.

Ölkühlung

Die Ölkühlung ist eine weitere Methode zur Kühlung von Motoren, insbesondere bei Anwendungen, bei denen hohe Temperaturen zu erwarten sind. In einem ölgekühlten System zirkuliert Öl durch den Motor, um Wärme aufzunehmen. Beim Einbau eines ölgekühlten Motors ist darauf zu achten, dass der Ölstand auf dem richtigen Niveau gehalten wird und das Öl regelmäßig gewechselt wird, um Verunreinigungen und Verschleiß zu vermeiden.

Installation des Steuerungssystems

Ein 500-kW-Motor wird normalerweise von einem Steuersystem gesteuert, das das Starten, Stoppen und die Drehzahlregelung des Motors ermöglicht. Das Steuersystem kann einen Motorstarter, einen Frequenzumrichter (VFD) und ein Bedienfeld umfassen.

Installation des Motorstarters

Der Motorstarter ist für das Starten und Stoppen des Motors zuständig. Es gibt verschiedene Arten von Motorstartern, darunter Direktstarter (DOL), Stern-Dreieck-Starter und Softstarter. Die Wahl des Motorstarters hängt von der konkreten Anwendung und den Anforderungen des Motors ab. Bei der Installation des Motorstarters ist darauf zu achten, dass er für den Motor richtig dimensioniert und ausgelegt ist.

Installation des Frequenzumrichters (VFD).

Ein VFD ist ein Gerät, das eine präzise Steuerung der Drehzahl und des Drehmoments des Motors ermöglicht. Bei der Installation eines VFD ist es wichtig sicherzustellen, dass dieser ordnungsgemäß installiert und konfiguriert ist. Der VFD sollte in einem gut belüfteten Bereich installiert werden, um eine Überhitzung zu vermeiden, und er sollte über geeignete Kabel und Anschlüsse an den Motor und die Stromversorgung angeschlossen werden.

Installation der Systemsteuerung

Das Bedienfeld ist die Schnittstelle zwischen dem Bediener und der Motorsteuerung. Es umfasst typischerweise Schalter, Tasten und Anzeigen zur Steuerung und Überwachung des Motors. Bei der Installation des Bedienfelds ist darauf zu achten, dass es leicht zugänglich ist und dass die Verkabelung ordnungsgemäß beschriftet und organisiert ist.

Sicherheitsüberlegungen

Sicherheit ist bei der Installation eines 500-kW-Motors von größter Bedeutung. Folgende Sicherheitsaspekte sollten berücksichtigt werden:

Elektrische Sicherheit

Wie bereits erwähnt, muss die Stromversorgung des Motors ordnungsgemäß installiert und geschützt werden, um elektrische Gefahren zu vermeiden. Alle elektrischen Anschlüsse sollten von einem qualifizierten Elektriker vorgenommen werden und der Motor sollte geerdet sein, um einen Stromschlag zu verhindern.

Mechanische Sicherheit

Der Motor und die zugehörige Ausrüstung sollten geschützt werden, um einen versehentlichen Kontakt mit beweglichen Teilen zu verhindern. Um Verletzungen des Personals vorzubeugen, sollten Schutzvorrichtungen um den Lüfter, die Kupplung und die Riemen des Motors angebracht werden.

Brandschutz

Der Motor sollte in einem feuerbeständigen Bereich installiert werden und für den Fall eines Brandes sollten geeignete Feuerlöschsysteme installiert werden. Das elektrische System sollte auch so ausgelegt sein, dass elektrische Brände verhindert werden.

Inbetriebnahme und Test

Sobald der Motor installiert ist, ist es wichtig, ihn in Betrieb zu nehmen und zu testen, um sicherzustellen, dass er ordnungsgemäß funktioniert. Bei der Inbetriebnahme werden Installation, Verkabelung und Steuerung überprüft, um sicherzustellen, dass alles in Ordnung ist. Beim Testen wird der Motor mit unterschiedlichen Drehzahlen und Lasten betrieben, um seine Leistung zu überprüfen und mögliche Probleme zu identifizieren.

Während der Inbetriebnahme und Prüfung sollten folgende Parameter überwacht werden:

• Temperatur: Die Temperatur des Motors sollte überwacht werden, um sicherzustellen, dass sie die vom Hersteller empfohlenen Grenzwerte nicht überschreitet.
• Vibration: Die Vibrationen des Motors sollten überwacht werden, um sicherzustellen, dass sie innerhalb akzeptabler Grenzen liegen. Übermäßige Vibrationen können auf eine Fehlausrichtung oder andere Probleme hinweisen.
• Strom und Spannung: Der Strom und die Spannung des Motors sollten überwacht werden, um sicherzustellen, dass sie innerhalb des angegebenen Bereichs liegen.

Zusammenfassend lässt sich sagen, dass die Installation eines 500-kW-Motors eine sorgfältige Planung, geeignete Installationstechniken und die strikte Einhaltung der Sicherheitsvorschriften erfordert. Indem Sie die in diesem Blogbeitrag beschriebenen Installationsanforderungen befolgen, können Sie sicherstellen, dass Ihr 500-kW-Motor effizient, zuverlässig und sicher arbeitet.

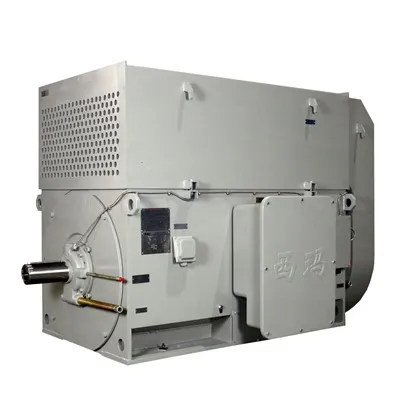

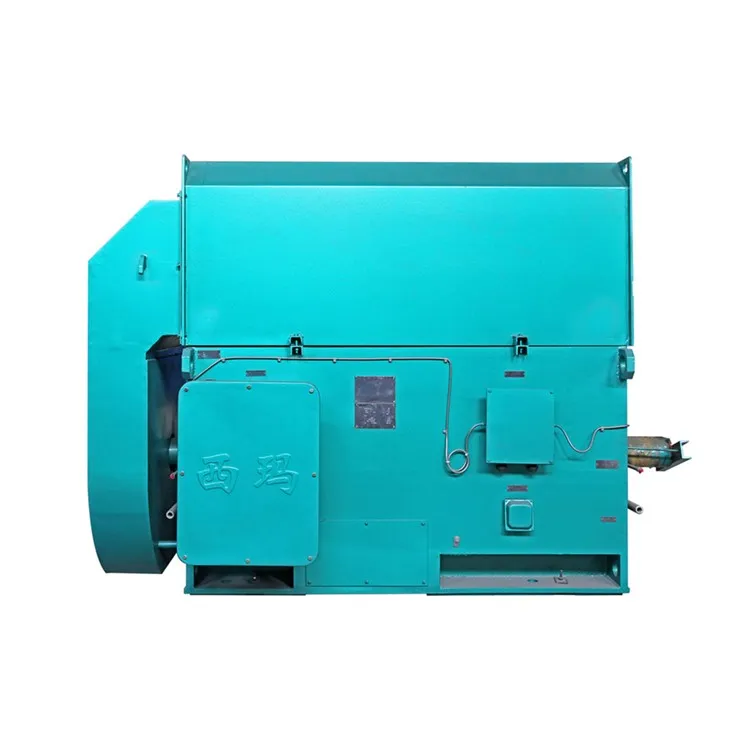

Wenn Sie auf der Suche nach einem 500-kW-Motor sind oder Fragen zur Motorinstallation haben, können Sie sich gerne an uns wenden. Wir sind ein führender Anbieter hochwertiger ProdukteIndustrielle Asynchronmotoren,Kontinuierlicher Rotationsmotor, UndMotor 1000 KW. Unser Expertenteam unterstützt Sie gerne bei der Auswahl und Installation Ihres Motors.
